Descrizione

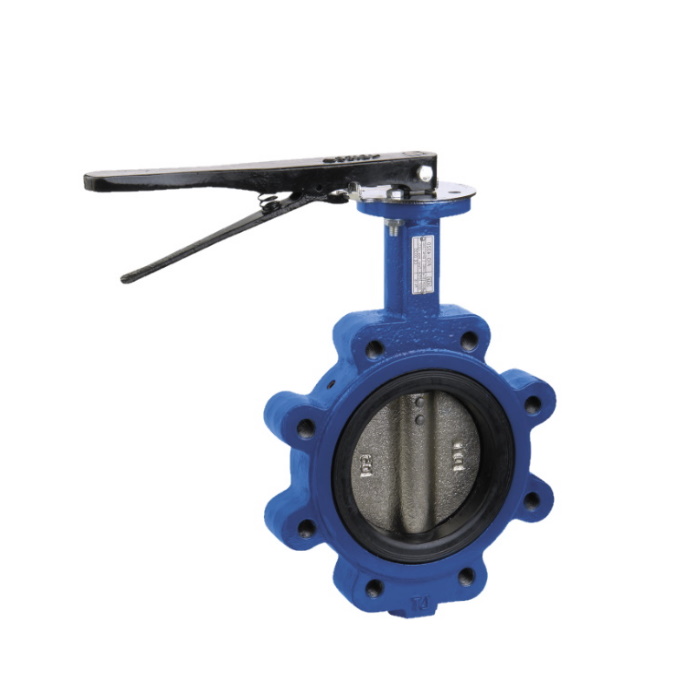

Valvola a farfalla tipo Lug in ghisa sferoidale
Misure da DN050 – 2″ a DN300 – 12″
Per flange tipo EN1092 PN25
Scartamento secondo EN558-1 serie 20 (ex DIN3202 K1)
Progettata secondo EN593
Testata secondo EN12266-1
Verniciatura epossidica (min. 150μm)
Con disco ghisa nichelato, seggio in EPDM
Disponibile nelle versioni:
● con leva lucchettabile in posizione aperto/chiuso
● con riduttore manuale
● con attuatore elettrico CUTTER-AQ
● con attuatore pneumatico HOVERCRAFT
PN25
Esente marcatura CE per DN≤200 (cat. secondo Art. 4.3 Dir. 2014/68/UE)
Condizioni di esercizio
● Idoneo per: acqua, da -10°C a +110°C
sotto 0°C solo per acqua additivata con antigelo
● Non idoneo per: gas gruppo 1 e 2, liquidi gruppo 1 (Dir. 2014/68/UE)
Downloads
Codici
4620L
| Codice VIR | Dimensione mm - pollici | Pezzi per Scatola | Peso cad (g) | Peso per scatola (Kg) |
|---|---|---|---|---|
| F4620L050.927 | 050 - 2" | 1 | 5100 | 5.1 |
| F4620L065.927 | 065 - 2 1/2" | 1 | 5000 | 5 |
| F4620L080.927 | 080 - 3" | 1 | 6000 | 6 |
| F4620L100.927 | 100 - 4" | 1 | 9200 | 9.2 |
| F4620L125.927 | 125 - 5" | 1 | 10400 | 10.4 |
| F4620L150.927 | 150 - 6" | 1 | 13600 | 13.6 |
4620G
| Codice VIR | Dimensione mm - pollici | Pezzi per Scatola | Peso cad (g) | Peso per scatola (Kg) |
|---|---|---|---|---|
| F4620G050.928 | 050 - 2" | 1 | 9500 | 9.5 |
| F4620G065.928 | 065 - 2 1/2" | 1 | 11000 | 11 |
| F4620G080.928 | 080 - 3" | 1 | 11600 | 11.6 |
| F4620G100.928 | 100 - 4" | 1 | 13700 | 13.7 |
| F4620G125.928 | 125 - 5" | 1 | 18000 | 18 |
| F4620G150.928 | 150 - 6" | 1 | 19000 | 19 |
| F4620G200.928 | 200 - 8" | 1 | 27500 | 27.5 |
| F4620G250.928 | 250 - 10" | 1 | 32800 | 32.8 |
| F4620G300.928 | 300 - 12" | 1 | 60000 | 60 |
