COD: 39BVF Categoria:

39BVF

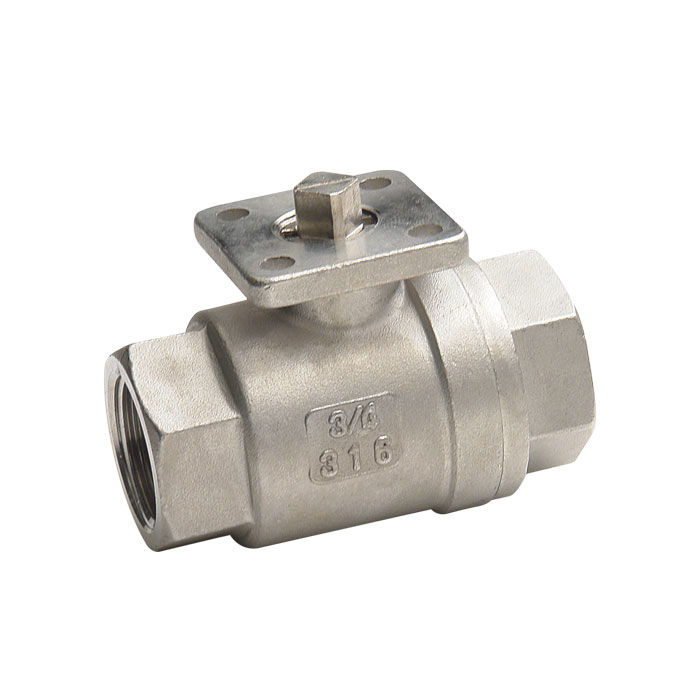

Valvola a sfera attuabile in acciaio inox con flangia ISO5211 (Fig. 39BVF)

Informazioni

Materiale

Tipologia

Connessione

PN

DN

, , , , , , , , , ,

Descrizione

Valvola in acciaio inox attuabile
Misure da DN008 – ⅛” a DN100 – 4″
Filettata F/F (ISO 7/1 Rp)
Connessione per attuatore secondo ISO 5211
Testata secondo API598
Conforme TR CU 010

PN64 per DN≤50 (max 64bar fino a 85°C, max 20bar oltre)
PN50 per DN≥65 (max 50bar fino a 85°C, max 10bar oltre)
Esente marcatura CE (cat. secondo Art. 4.3 Dir. 2014/68/UE)

Condizioni di esercizio
● Idoneo per: acqua: da -20°C a +180°C
sotto 0°C solo per acqua additivata con antigelo
● Non idoneo per: gas gruppo 1 e 2, liquidi gruppo 1 (Dir. 2014/68/UE)

Downloads

Codici

39BVF

Codice VIRDimensione mm - polliciPezzi per ScatolaPeso cad (g)Peso per scatola (Kg)
F39BVF008.1677008 - 1/4"13000.3
F39BVF010.1677010 - 3/8"13000.3
F39BVF015.1677015 - 1/2"14000.4
F39BVF020.1677020 - 3/4"16000.6
F39BVF025.1677025 - 1"19000.9
F39BVF032.1677032 - 1 1/4"114001.4
F39BVF040.1677040 - 1 1/2"122002.2
F39BVF050.1677050 - 2"135003.5
F39BVF065.1677065 - 2 1/2"169006.9
F39BVF080.1677080 - 3"11090010.9
F39BVF100.1677100 - 4"12300023
