COD: 390 Categoria:

390

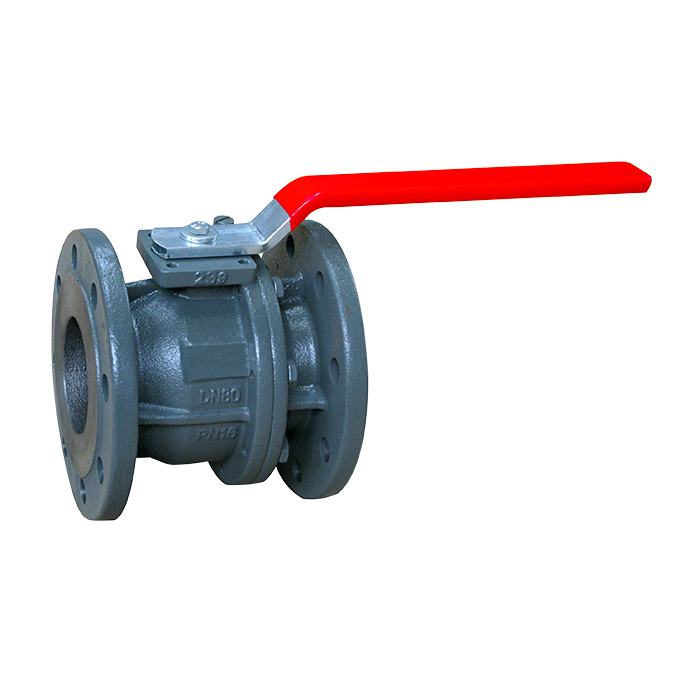

Valvola a sfera in ghisa flangiata PN16 (Fig. 390)

Informazioni

Materiale

Tipologia

Connessione

PN

DN

, , , , , , , , ,

Descrizione

Valvola a sfera in ghisa sferoidale GGG40
Misure da DN25 – 1″ a DN200 – 8″
Flangiata PN16 in accordo a EN1092-2 (ex DIN2533)
Testata secondo EN12266-1
Scartamento secondo EN558-1 serie 14 (ex DIN3202 F4)
(EN558-1 serie 15, ex DIN3202 F5, per DN200)
Disponibili anche versioni con leva lucchettabile o attuatore
Conforme TR CU 010

PN16
Esente marcatura CE (cat. secondo Art. 4.3 Dir. 2014/68/UE)

Condizioni di esercizio
● Acqua: da 0°C a +90°C
● Non idoneo per: gas gruppo 1 e 2, liquidi gruppo 1 (Dir. 2014/68/UE)

Downloads

Codici

390

Codice VIRDimensione mm - polliciPezzi per ScatolaPeso cad (g)Peso per scatola (Kg)
F3900I025.868025 - 1"144004.4
F3900I032.868032 - 1 1/4"144004.4
F3900I040.868040 - 1 1/2"155005.5
F3900I050.868050 - 2"185008.5
F3900I065.868065 - 2 1/2"11150011.5
F3900I080.868080 - 3"11550015.5
F3900I100.868100 - 4"12000020
F3900I125.868125 - 5"13000030
F3900I150.868150 - 6"13600036
F3900I200.868200 - 8"19300093
Disponibili versioni motorizzate, con leva lucchettabile o riduttore.
