COD: 333 Categoria:

333

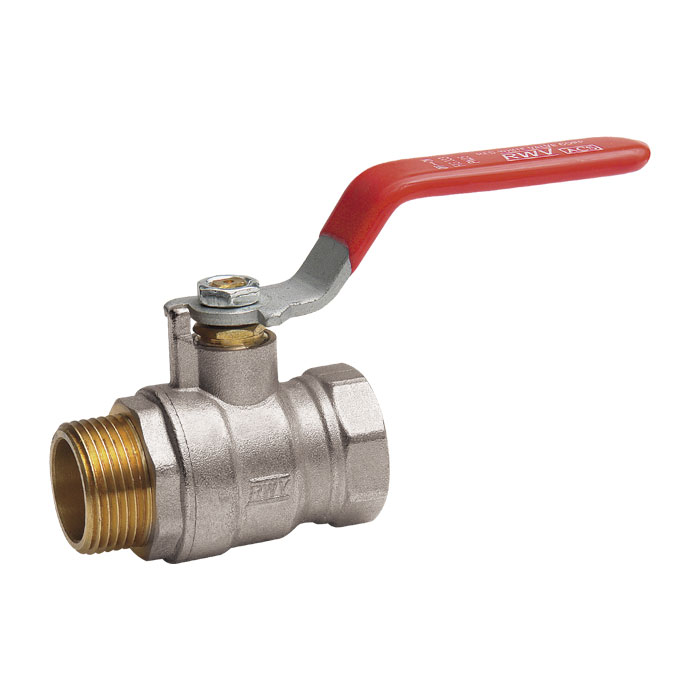

Valvola a sfera in ottone a passaggio totale PN25, versione a leva (Fig. 333) e a farfalla (Fig. 333F)

Informazioni

Materiale

Tipologia

Connessione

PN

DN

, , , , , ,

Certificati

Descrizione

Valvola a sfera in ottone a passaggio totale
Misure da DN10 – ⅜” a DN50 – 2″
Filettata M/F (ISO 228/1)
Testata ad aria secondo EN12266-1
Asta antiscoppio
O-ring + premistoppa regolabile
Con maniglia a leva o farfalla
Conforme ACS, WRAS e TR CU 010

PN25 (PN16 per uso con aria)
Esente marcatura CE (cat. secondo Art. 4.3 Dir. 2014/68/UE)

Condizioni di esercizio
● Idoneo per: acqua, da 0°C a +95°C
● Idoneo per: aria, da -10°C a +110°C
● Non idoneo per: gas e liquidi gruppo 1 (Dir. 2014/68/UE)

Downloads

Codici

333 - Versione a leva

Codice VIRDimensione mm - polliciPezzi per ScatolaPeso cad (g)Peso per scatola (Kg)
F333K0008.1673008 - 1/4"361254.5
F333K0010.1673010 - 3/8"361284.6
F333K0015.1673015 - 1/2"241944.7
F333K0020.1673020 - 3/4"162624.2
F333K0025.1673025 - 1"104454.5
F333K0032.1673032 - 1 1/4"3663522.9
F333K0040.1673040 - 1 1/2"2490021.6
F333K0050.1673050 - 2"12144817.4

333 - Versione a farfalla

Codice VIRDimensione mm - polliciPezzi per ScatolaPeso cad (g)Peso per scatola (Kg)
F333K0008.1687008 - 1/4"361254.5
F333K0010.1687010 - 3/8"361284.6
F333K0015.1687015 - 1/2"241944.7
F333K0020.1687020 - 3/4"162624.2
F333K0025.1687025 - 1"104454.5
F333K0032.1687032 - 1 1/4"106356.4
